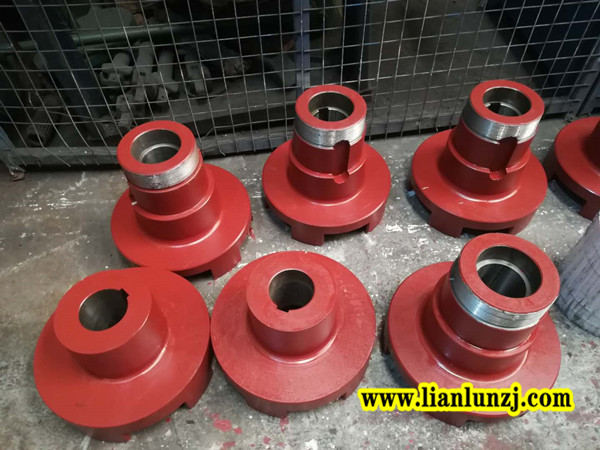

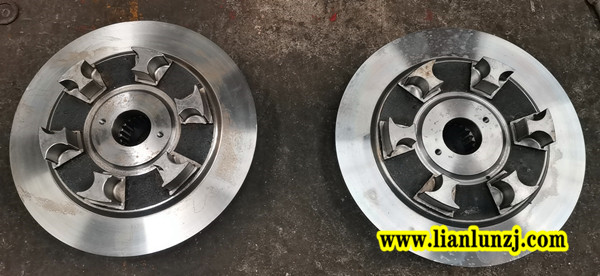

齒輪聯軸器結構由花鍵套、內齒輪、螺釘、墊圈、紙墊、螺母、定位螺釘、O 形密封圈等主要零件組成。

組裝前，首先將花鍵套和內齒輪套在一起，形成半聯軸器，然后分別按對應的花鍵與減速器和鏈輪軸四軸組裝起來，鏈輪側半聯軸器裝好后，將壓板裝在鏈輪滾筒的軸端上，鋼絲固定螺絲，然后把兩個半聯軸器螺栓和螺母一起牢固地組裝，并使內外齒輪正確嚙合，在紙墊和O形環密封接頭表面之間的耦合,里面充滿zl-3 1號鋰基潤滑脂，頂部有一個油塞孔的裝備,這一直持續到內部油腔,使?jié)櫥梢酝ㄟ^洞,進入油腔潤滑內部齒輪,花鍵套,減少磨損和防止磨削,檢查和注入油中經常使用。
